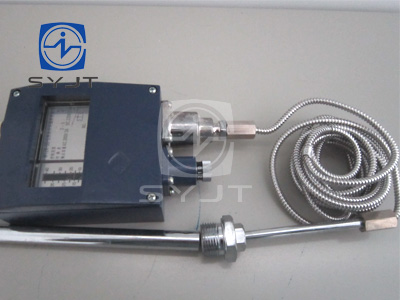

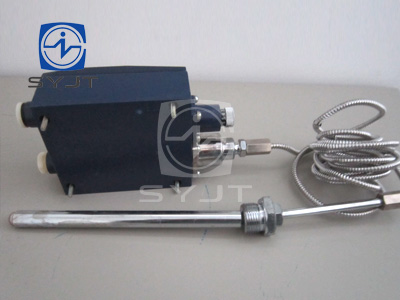

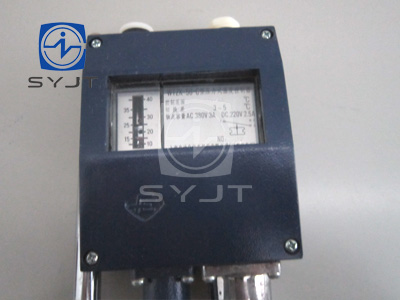

壓力式溫度控制器

產品分類： 溫度控制器開關 WTZK-50-C 壓力式溫度控制器,采用帶毛細管溫包式的傳感器。可用于對銅和銅合金無腐蝕作用的氣體，蒸汽等氣體介質或液體介質。控制器的設定值可調.

一、WTZK-50-C船用壓力式溫度控制器產品概述

控制器采用帶毛細管溫包式的傳感器。可用于對銅和銅合金無腐蝕作用的氣體，蒸汽等氣體介質或液體介質。控制器的設定值可調，調節范圍－60－＋170℃。

      WTZK－50－C采用鑄鋁殼體，為防水型。控制器滿足船用條件。

二、WTZK-50-C船用壓力式溫度控制器主要技術性能

    外殼防護等*：WTZK－50－C　IP44

    抗振性能：WTZK－50－C　2～25HZ　1.6mm

                                           25～100HZ　 40m/s2

    觸點容量：AC　380V　3A（阻性）

                     DC　220V　2.5A（阻性）

    安裝位置：WTZK－50－C前后左右各傾斜22.5°能正常工作。

    毛細管長度：1，3，5，8，10，12m（下表中序號5規格為8M）在訂貨時須***注明毛細管長度。

三、WTZK-50-C船用壓力式溫度控制器型號規格

1、  切換差可調

四、WTZK-50-C船用壓力式溫度控制器設定值的調整

    控制器設定值調整步驟，舉例說明如下

    【例一】：選用-15~15℃規格的溫度控制器，要求控制一冷庫溫度保持在-8~-5℃的范圍內，具體操作步驟如下：

    溫包固定在庫房?jī)?nèi)，控制器裝在庫外儀表板上，毛細管應逐段固定；用導線把控制器接入冷凍機電機的電源控制回路。

    旋動設定值調節桿，使指針指示在標度尺刻度-8℃上。此值即為下切換值。

    當庫溫下降-8℃，控制器開關應自動切換冷凍機，停機后溫度回升。反復調切換差旋鈕，使庫溫回升至上切換值-5℃時，控制器開關切換，冷凍機再次開機為止。

五、WTZK-50-C船用壓力式溫度控制器安裝

    1，  打開表蓋，將控制器垂直安裝在儀表板上，嚴禁用手撥動或用工具碰撞撥臂，以防改變性能。

    2，  取下鎖緊螺母旋動調節桿，使指針指在所需控制的溫度設定值上，擰緊鎖緊螺母。

    3，  旋動切換差旋鈕，以獲取需要的切換差。

    4，  溫包與毛細管：溫包應全部浸入在被控介質中，其周圍介質應保持流動勻溫，毛細管彎曲圓弧半徑不小于50mm,每隔300mm應用卡子將毛細管固定在儀表板上。NO.1-4毛細管穿過的環境溫度應高于設定溫度3℃以上；NO.6-7的環境溫度應高于設定溫度3℃以下；NO.9-10的環境溫度應高于5℃，安裝使用時謹防機械碰撞而使傳壓毛細管扎扁。

    5，  復查安裝是否妥切，裝好表蓋，接通電源。根據控制器使用情況，應作定期校對。

六、WTZK-50-C船用壓力式溫度控制器注意事項

    1，  控制器指針指示值為設定值，是下切換值，設定值調節范圍即下切換值調節范圍。

    2，  切換差旋鈕上數字僅表示切換差值得大小程度而非實際值，實際值應從標準表讀取。

    3，  欲控制溫度不超過某一給定溫度值（即上切換值）時，指針應調整在比給定值低一個切換差值（即下切換值）的位置上，調整完畢后，不準再旋動切換差旋鈕。

    4，  規格表中給的切換差調節反是指保證提供的*小提交范圍，實際范圍可比表列略寬。
